USBカメラモジュール

26x22mm 5M CMOS(開発中)

5M USBカメラモジュール

基板形状、ファームウェア、レンズのカスタマイズ(レンズホルダ無しでの供給も可能)、長期供給対応いたします。

  • USB 2.0, USB Video class 準拠
  • 1/4インチ500万画素CMOSセンサー:Omnivision OV5640
  • 調整機能
    • 明るさ:マニュアル調整
    • コントラスト:マニュア調整
    • 色合い:マニュアル調整
    • 鮮やかさ:マニュアル調整
    • 鮮明度:マニュアル調整
    • ガンマ:マニュアル調整
    • ホワイトバランス:自動調整・マニュアル調整
    • ゲイン:自動調整・マニュアル調整
    • 露光時間:自動調整・マニュアル調整
  • 解像度・フレームレート
    • 640x480@30fps(MJPEG/YUV)(*1)
    • 800x600@30fps(MJPEG/YUV)
    • 1280x720@30fps(MJPEG)/10fps(YUV)(*2)
    • 1280x960@30fps(MJPEG)/10fps(YUV)(*1)
    • 1280x1024@30fps(MJPEG)/8fps(YUV)
    • 1920x1080@30fps(MJPEG)/5fps(YUV)
    • 2592x1944@15fps(MJPEG)/2fps(YUV)
  • インタフェース:JST SH-5ピンコネクタ(または4USB microBコネクタ)
  • サイズ 26mm x 22mm
  • 動作温度 0~50°C
  • 消費電力 100mA(動作時)
  • 出力 MJPEG, YUV
  • M12マウントホルダー,レンズオプション
  • Raspberry Piで動作確認済
  • DCDC電源採用で低発熱

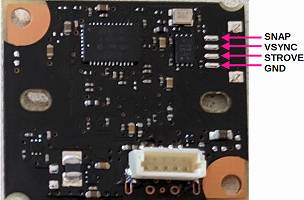

  • コントロールコネクタ(オプション)
    • スナップショット入力(*3)
    • VSYNC出力(*4)

*1:フル解像度からのスケーリング、1/4インチ相当
*2:フル解像度からのスケーリングと切り出し、1/4インチ相当
その他のフル解像度以外の解像度は、フル解像度からの切り出しのため、画角は狭くなります。
*3: スナップsトットスイッチが取付可能です。
*4: VSYNCに同期してLEDを発光させることでストロボ撮影が可能です。 こちらの 「ストロボ撮影実験レポート」を参照ください。

5Mオートフォーカス

5M audo focus camera
  • USB 2.0, USB Video class 準拠
  • 1/4インチ500万画素CMOSセンサー
  • レンズ
    • M5
    • F2.8
    • FOV 67度(D)
    • フォーカス:80mm~∞
  • 調整機能
    • 明るさ:マニュアル調整
    • コントラスト:マニュア調整
    • 色合い:マニュアル調整
    • 鮮やかさ:マニュアル調整
    • 鮮明度:マニュアル調整
    • ガンマ:マニュアル調整
    • ホワイトバランス:自動調整・マニュアル調整
    • ゲイン:自動調整・マニュアル調整
    • 露光時間:自動調整・マニュアル調整
    • フォーカス:自動調整・マニュアル調整
  • 解像度・フレームレート
    • 320x240@30fps(MJPEG)
    • 352x288@30fps(MJPEG)
    • 640x480@30fps(MJPEG)
    • 1280x720@30fps(MJPEG)
    • 1280x1024@15fps(MJPEG)
    • 1600x1200@15fps(MJPEG)
    • 2048x1536@15fps(MJPEG)
    • 2592x1944@15fps(MJPEG)
  • インタフェース:JST SH-5ピン相当コネクタ
  • サイズ 38mm x 9.2mm
  • 動作温度 0~50°C
  • 消費電力 125mA(動作時)
  • 出力 MJPEG, YUV
  • Raspberry Piで動作確認済

VGA CMOS(Global shutter)

基板形状、ファームウェア、レンズのカスタマイズ、長期供給対応いたします。

  • USB 2.0, USB Video class 準拠
  • 1/4インチVGA CMOSセンサー:e2v EV76C541
  • 調整機能
    • 明るさ:マニュアル調整
    • コントラスト:マニュア調整
    • 色合い:マニュアル調整
    • 鮮やかさ:マニュアル調整
    • 鮮明度:マニュアル調整
    • ガンマ:マニュアル調整
    • ホワイトバランス:自動調整・マニュアル調整
    • ゲイン:自動調整・マニュアル調整
    • 露光時間:自動調整・マニュアル調整
  • グローバルシャッター
  • 解像度・フレームレート
    解像度YUVMJPEG
    320x24060fps120fps
    640x48030fps120fps
    752x48015fps120fps
  • インタフェース:USB2.0
  • 動作温度 0~50°C
  • 消費電力 100mA(動作時)
  • 出力 MJPEG, YUV
  • M12マウントホルダー,レンズオプション
  • Raspberry Piで動作確認済

開発品の例

M12レンズホルダー付き
VGA Global sutter camera

こちらの製品について、コーンズテクノロジー様サイトに詳細な記事があります。
「 Column: イメージセンサーのカメラモジュール化」

FullHD CMOS

基板形状、ファームウェア、レンズのカスタマイズ、長期供給対応いたします。

  • USB 2.0, USB Video class 準拠
  • 1/4インチFullHD CMOSセンサー:Omnivision OS02F10(※)
    ※ 2.0umピクセルサイズ、コンパクト、裏面照射CMOSセンサ
  • 調整機能
    • 明るさ:マニュアル調整
    • コントラスト:マニュア調整
    • 色合い:マニュアル調整
    • 鮮やかさ:マニュアル調整
    • 鮮明度:マニュアル調整
    • ガンマ:マニュアル調整
    • ホワイトバランス:自動調整・マニュアル調整
    • ゲイン:自動調整・マニュアル調整
    • 露光時間:自動調整・マニュアル調整
  • 解像度・フレームレート
    • 320x240@30fps(MJPEG/YUV))
    • 640x480@30fps(MJPEG/YUV)
    • 1280x720@30fps(MJPEG)/10fps(YUV)
    • 1920x1080@30fps(MJPEG)/5fps(YUV)
  • インタフェース:USB microBコネクタ
  • 消費電力 100mA(動作時)
  • 出力 MJPEG, YUV
  • Raspberry Piで動作確認済
  • DCDC電源採用で低発熱
  • USBmicroコネクタのため、専用ケーブル作成不要で、市販の安価なケーブルが使用可能

開発品の例

M8レンズ付き,カメラヘッド分離
Full HD camera with M5 lens

28x28mm 5M CMOS

5M USBカメラモジュール

基板形状、ファームウェア、レンズのカスタマイズ、長期供給対応いたします。

  • USB 2.0, USB Video class 準拠
  • 1/4インチ500万画素CMOSセンサー:Omnivision OV5640
  • 調整機能
    • 明るさ:マニュアル調整
    • コントラスト:マニュア調整
    • 色合い:マニュアル調整
    • 鮮やかさ:マニュアル調整
    • 鮮明度:マニュアル調整
    • ガンマ:マニュアル調整
    • ホワイトバランス:自動調整・マニュアル調整
    • ゲイン:自動調整・マニュアル調整
    • 露光時間:自動調整・マニュアル調整
  • 解像度・フレームレート
    • 640x480@30fps(MJPEG/YUV)(*1)
    • 800x600@30fps(MJPEG/YUV)
    • 1280x720@30fps(MJPEG)/10fps(YUV)(*2)
    • 1280x960@30fps(MJPEG)/10fps(YUV)(*1)
    • 1280x1024@30fps(MJPEG)/8fps(YUV)
    • 1920x1080@30fps(MJPEG)/5fps(YUV)
    • 2592x1944@15fps(MJPEG)/2fps(YUV)
  • インタフェース:USB microBコネクタ
  • サイズ 28mm x 28mm
  • 動作温度 0~50°C
  • 消費電力 100mA(動作時)
  • 出力 MJPEG, YUV
  • M12マウントホルダー,レンズオプション
  • Raspberry Piで動作確認済
  • DCDC電源採用で低発熱
  • USBmicroコネクタのため、専用ケーブル作成不要で、市販の安価なケーブルが使用可能

*1:フル解像度からのスケーリング、1/4インチ相当
*2:フル解像度からのスケーリングと切り出し、1/4インチ相当
その他のフル解像度以外の解像度は、フル解像度からの切り出しのため、画角は狭くなります。

28x28mm HD(720p) CMOS

HD USBカメラモジュール

基板形状、ファームウェア、レンズのカスタマイズ、長期供給対応いたします。

  • USB 2.0, USB Video class 準拠
  • 1/6.5インチHD CMOSセンサー:Omnivision OV9728
  • 調整機能
    • 明るさ:マニュアル調整
    • コントラスト:マニュア調整
    • 色合い:マニュアル調整
    • 鮮やかさ:マニュアル調整
    • 鮮明度:マニュアル調整
    • ガンマ:マニュアル調整
    • ホワイトバランス:自動調整・マニュアル調整
    • ゲイン:自動調整・マニュアル調整
    • 露光時間:自動調整・マニュアル調整
  • フレームレート
    • 320x180@30fps(MJPEG/YUV)
    • 320x240@30fps(MJPEG/YUV)
    • 640x480@30fps(MJPEG/YUV)
    • 800x600@30fps(MJPEG)/15fps(YUV)
    • 1280x720@30fps(MJPEG)/10fps(YUV)
  • インタフェース:USB microBコネクタ
  • サイズ 28mm x 28mm
  • 動作温度 0~50°C
  • 消費電力 100mA(動作時)
  • 出力 MJPEG, YUV
  • M8またはM12マウントホルダー,その他、レンズオプション
  • Raspberry Piで動作確認済
  • USBmicroコネクタのため、専用ケーブル作成不要で、市販の安価なケーブルが使用可能
  • 27.5fpsのフレームレートに対応可能(信号機の点滅対応、カスタム)

製品の例

M5レンズ付き M8レンズ付き M5レンズ付き・照明LED付き
28x28 720p camera with M5 lens 28x28 720p camera with M8 lens 720p camera with LED
f=1.64mm
F=2.0
画角:約68°(H),約42°(V)
レンズの高さ:約2.5mm
f=1.99mm
F=3.2
画角:約65°(H),約36°(V)
レンズの高さ:約13mm
f=1.64mm
F=2.0
画角:約68°(H),約42°(V)
レンズの高さ:約2.5mm
白色LED付き
コネクタをFPCに変更

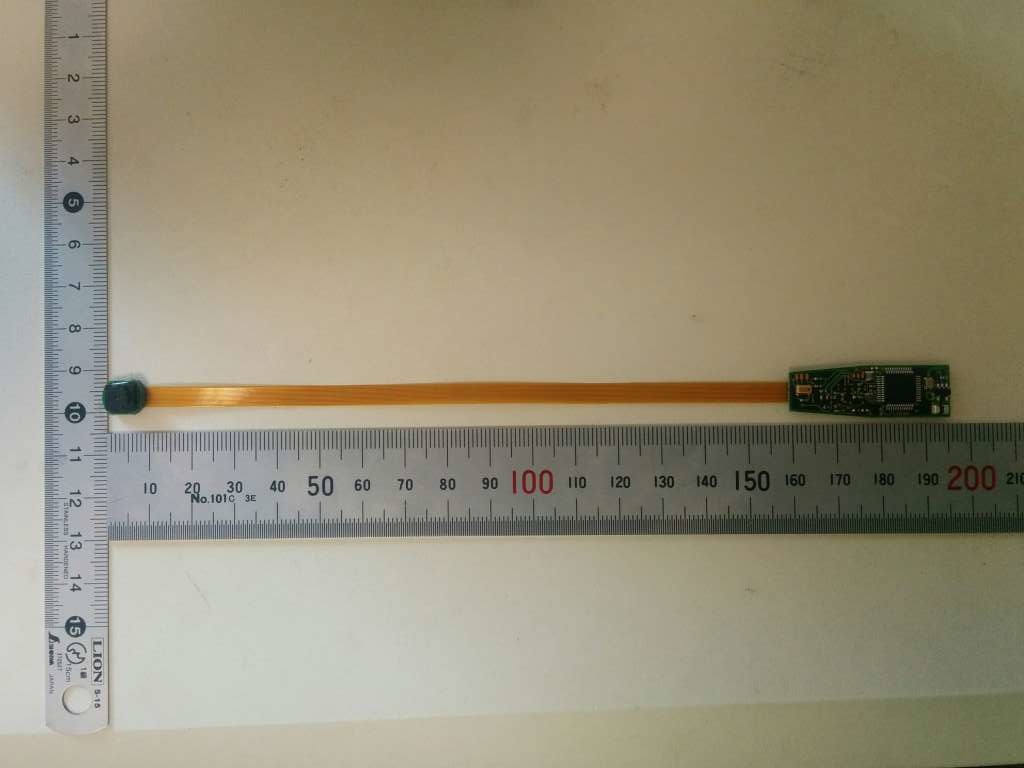

M5レンズ付き・ヘッド分離

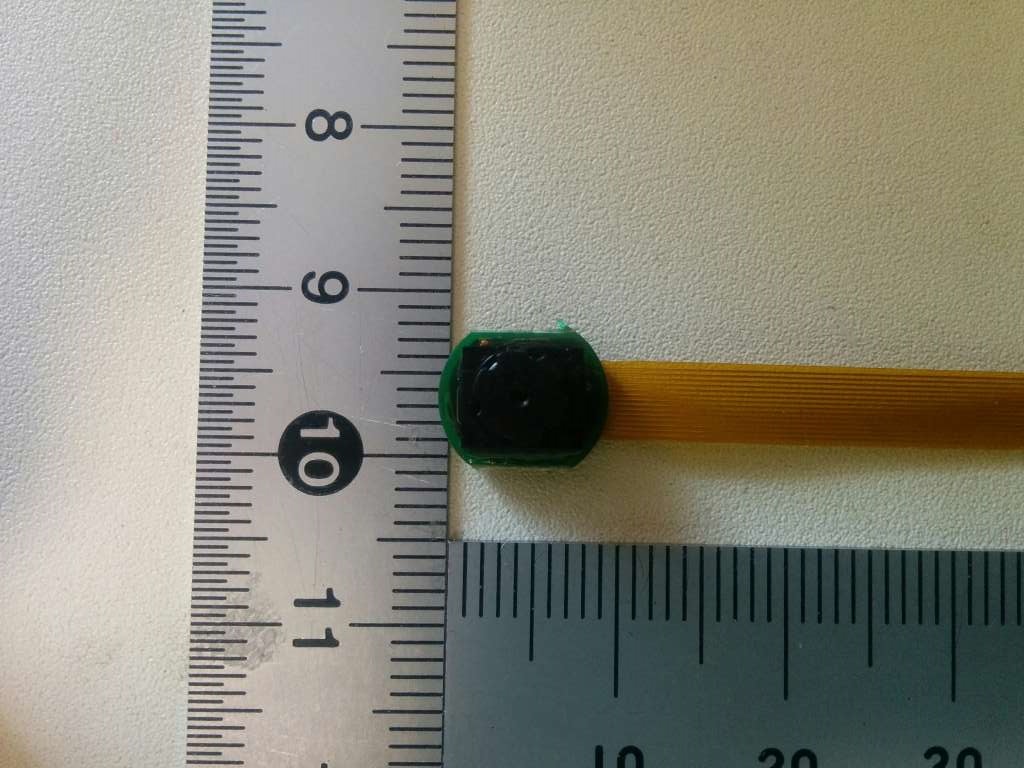

8x10mm 720p camera head with M5 lens 720p snake damera
ヘッドサイズ:8x10mm
FPC:160mm
f=1.64mm
F=2.0
画角:約68°(H),約42°(V)
レンズの高さ:約2.5mm

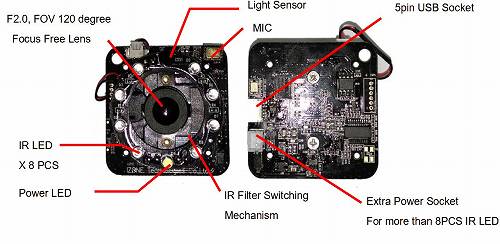

マイクロフォン付き

38x9.8mm 3.2M CMOS

3.2M USBカメラモジュール
  • USB 2.0, USB Video class 準拠
  • 画素サイズ 320万画素CMOSセンサー
  • 固定フォーカス、自動AEC/AGC/WB
  • サイズ 39mm x 9.8mm x 5.5mm
  • USB給電
  • 動作温度 0~65°C
  • 消費電力 135mA(動作時)
  • 出力 MJPEG, YUV
  • フレームレート
    • 320x240@30fps(MJPEG/YUV)
    • 640x480@30fps(MJPEG/YUV)
    • 1280x720@30fps(MJPEG)
    • 1920x1080@20fps(MJPEG)
    • 2016x1512@15fps(MJPEG)
  • レンズ F2.8 画角:63°(対角)

Φ28mm Full HD CMOS

Full HD USBカメラモジュール
  • USB 2.0, USB Video class 準拠
  • 画素サイズ 1080pCMOSセンサー
  • 固定フォーカス、自動AEC/AGC/WB
  • サイズ 39mm x 9.8mm x 5.5mm
  • USB給電
  • 動作温度 0~65°C
  • 消費電力 135mA(動作時)
  • 出力 MJPEG, YUV
  • フレームレート
    解像度 MJPEG YUV
    160x120 30fps 30fps
    320x240 30fps 30fps
    640x480 30fps 30fps
    1280x720 30fps 15fps
    1920x1080 30fps 8fps
  • レンズ F2.8 画角:63°(対角)
